Зал сегодня нужен для совещания на 20 человек, завтра — для конференции на 150, а через час его надо разделить на две независимые переговорные. Для обычного конференц-зала такой режим нетипичен. Для зала-трансформера — нормальная рабочая ситуация.
«Аудиосайт» проектирует мультимедийные системы для помещений с изменяемой конфигурацией. Когда перегородки открываются или закрываются, вместе с помещением меняется и AV-система: переключаются аудиозоны, экраны, камеры, микрофоны и источники сигнала.
Без ручной перекоммутации оборудования перед каждым мероприятием.

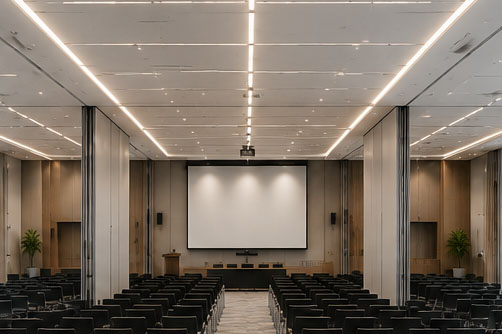

Сам по себе зал-трансформер — это помещение с мобильными перегородками. С инженерной точки зрения интерес начинается дальше.
Предположим, большой зал разделили пополам. Теперь в первой части проходит видеоконференция, во второй — очное совещание. Звук из соседней секции не должен попадать в микрофоны, камеры должны снимать только свой зал, а участники — видеть свой контент на своих экранах.
Перегородки открыли. Теперь это снова один зал.
Значит, оборудование должно быстро перейти в другой режим: объединить акустику, изменить маршрутизацию сигналов, переключить камеры, активировать общий экран и вернуть управление на единую панель.
Именно поэтому зал-трансформер проектируют не как набор отдельных устройств, а как систему с несколькими заранее продуманными сценариями работы.
Такие помещения используют в:
В трансформируемом зале редко хватает одного экрана.
В зависимости от площади и планировки применяем:
Размещение оборудования рассчитывается сразу для всех конфигураций помещения. Экран, который отлично работает в большом зале, после установки перегородки может оказаться вообще не виден половине участников. Такие вещи надо решать на проекте, а не после монтажа.
Это одна из самых чувствительных частей системы.
Пока зал объединен, акустика должна работать как единое целое. Закрыли перегородку — получаем две независимые аудиозоны.
DSP отвечает за маршрутизацию сигнала, уровни, задержки, эквализацию и микрофоны. В крупных системах звук передается по Dante или другой сетевой аудиоинфраструктуре.
На практике здесь много нюансов. Например, нельзя просто «отключить половину колонок» и считать задачу решенной. Меняются расстояния, акустическое покрытие, положение участников и точки установки микрофонов.
Конференц-системаЕсли зал используется для заседаний, устанавливается проводная или беспроводная конференц-система.
В зависимости от формата мероприятий она может поддерживать:
При разделении помещения конференц-система также должна делиться на независимые группы.
ВидеоконференцсвязьС трансформируемыми залами есть характерная задача: сегодня нужна одна большая видеоконференция, завтра — две параллельные.
Поэтому камеры, микрофоны и средства отображения заранее распределяются по зонам.

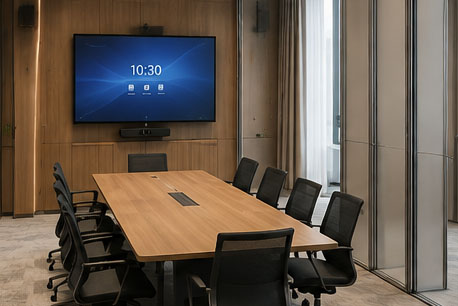

Для небольшой секции может использоваться одна PTZ-камера. В объединенном зале — несколько камер с разными планами: общий вид, президиум, выступающий, аудитория.
Можно реализовать аппаратную ВКС или сценарии BYOD/BYOM, когда сотрудники подключают к системе свои ноутбуки.
Что происходит при закрытии перегородкиПользователь не должен открывать технический шкаф и переключать кабели.
После смены конфигурации система может автоматически:
Когда перегородки открываются, происходит обратное.
Для пользователя это выглядит просто: помещение изменилось — оборудование перешло в нужный режим.
За этой простотой, конечно, стоит довольно серьезная логика программирования.
Управление заломИнтерфейс системы управления лучше делать максимально коротким.
Пользователю обычно не нужны кнопки «маршрутизировать HDMI 4 на decoder 7». Ему нужны понятные сценарии:
Конференция
Совещание
Видеоконференция
Презентация
Объединить залы
Разделить залы
После выбора сценария система сама включает необходимое оборудование и задает нужную маршрутизацию.
Для технического персонала можно предусмотреть отдельный расширенный интерфейс.

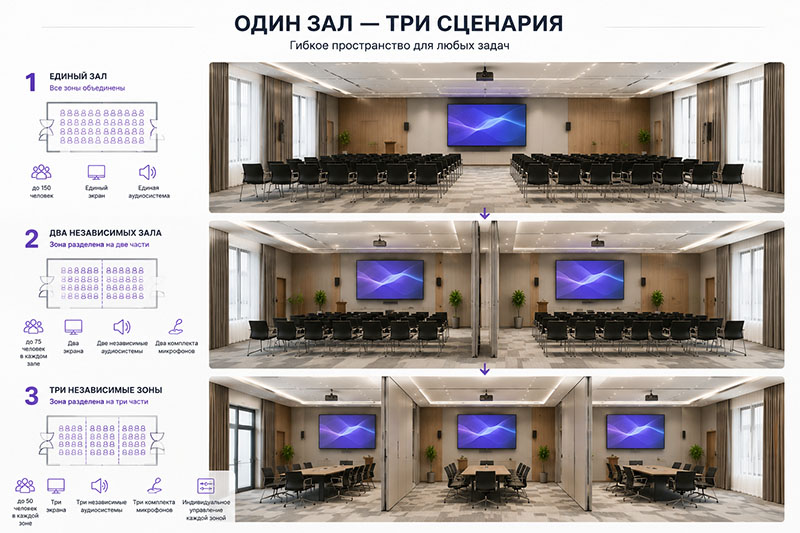

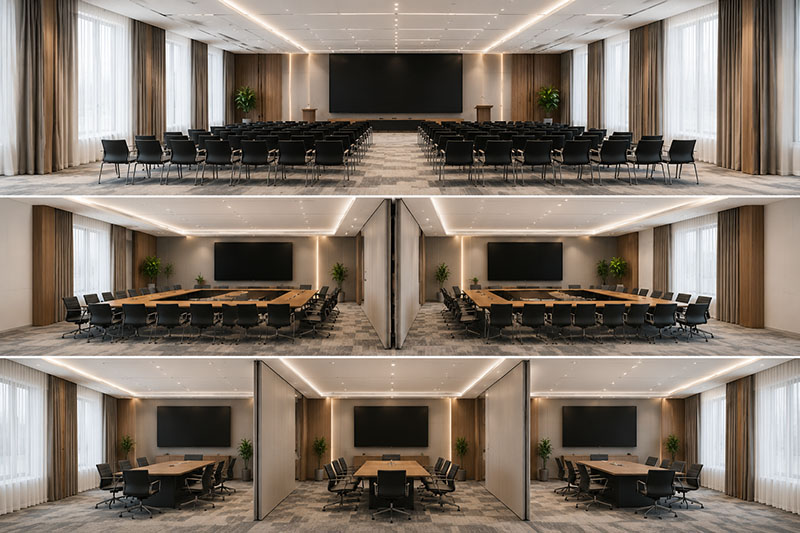

Один трансформируемый зал может заменить несколько специализированных комнат.
Утром — три переговорные.
После обеда — два учебных класса.
Вечером — общий зал на 150 человек.
Особенно хорошо такая модель работает в гостиницах и конгресс-центрах, крупных офисах, университетах и административных комплексах.
Как мы работаемПолучаем планы, изучаем помещение и обсуждаем будущие сценарии работы.

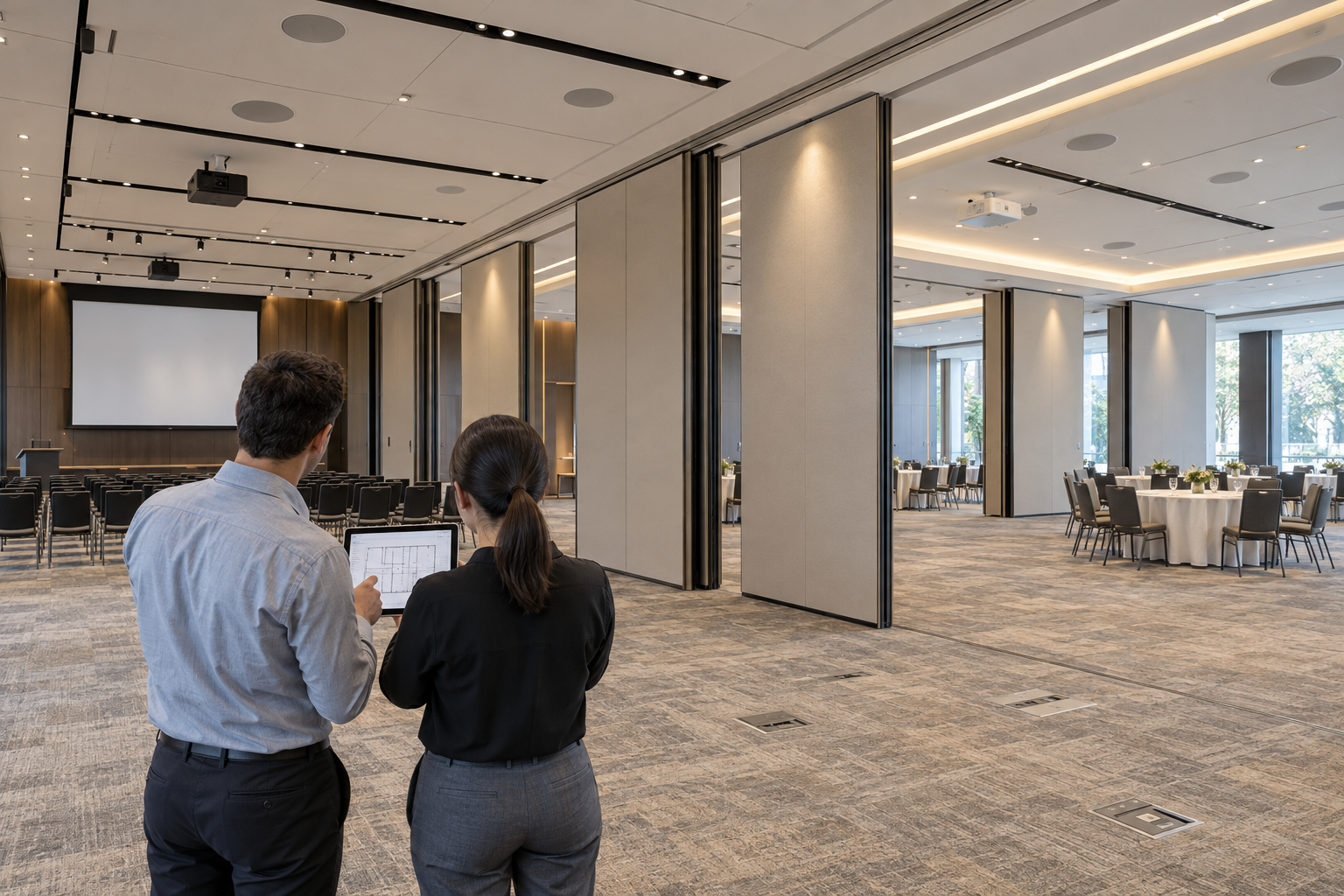

Если объект уже построен, выезжаем на площадку и проверяем существующую инфраструктуру.
Определяем состав систем и принцип их работы при каждой конфигурации помещения.
На этом этапе уже становится понятно, где нужны экраны, камеры, акустика и точки управления.
Разрабатываем схемы, планы размещения оборудования, кабельные подключения, спецификацию и алгоритмы управления.
Поставляем оборудование, выполняем монтаж и коммутацию.
Создаем сценарии для всех вариантов трансформации помещения.

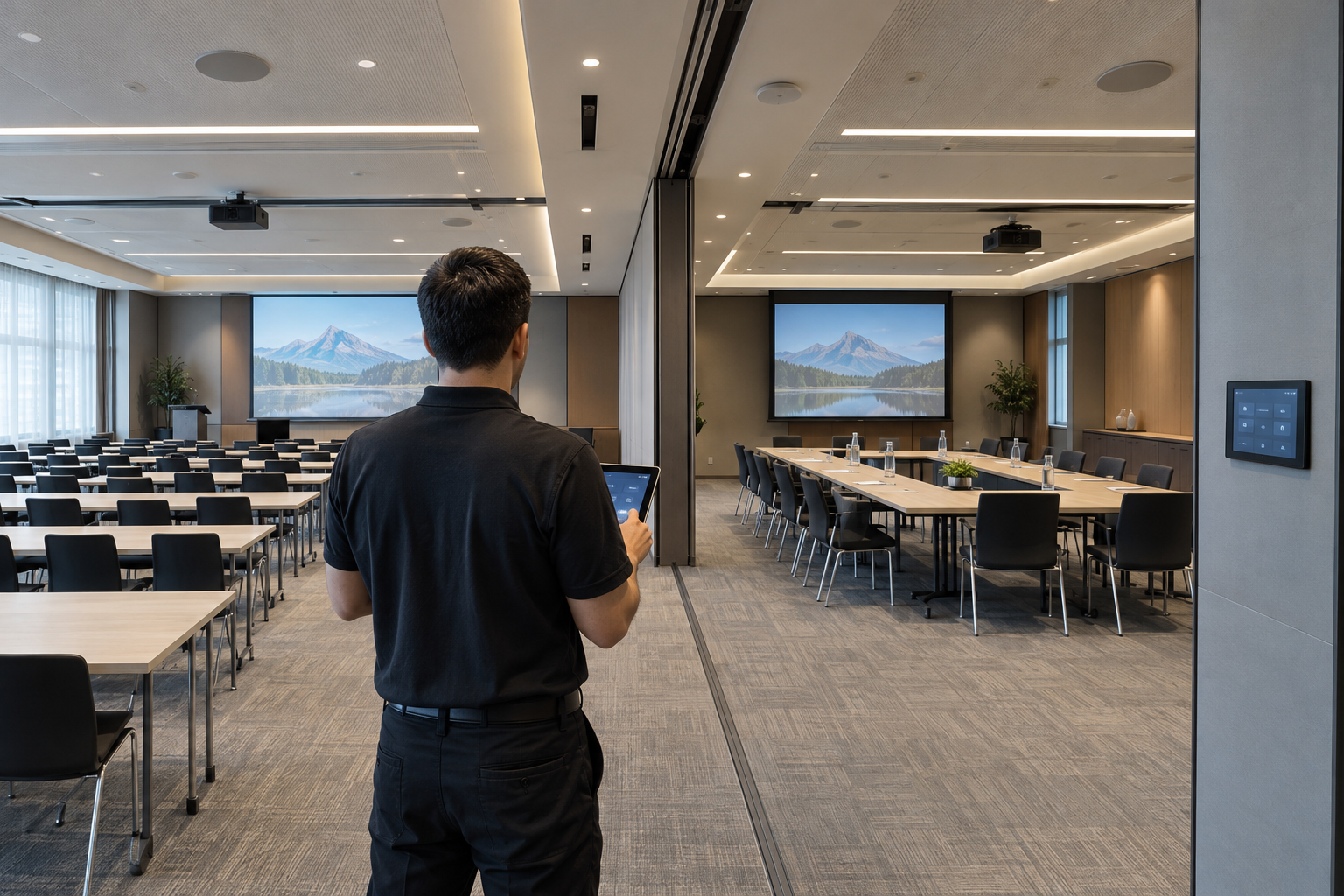

Самый важный момент — проверка не одного режима, а всех.
Зал разделяем. Объединяем. Запускаем две независимые конференции. Проверяем звук, камеры, ВКС и управление.
Только после этого систему имеет смысл сдавать заказчику.
Проектирование и оснащение под ключ«Аудиосайт» может подключиться на разных стадиях проекта.
Иногда заказчик приходит с архитектурной концепцией и несколькими планами. Иногда уже есть рабочая документация и требуется проверить заложенное решение. Бывает и третий вариант: помещение работает несколько лет, но пользоваться системой неудобно и ее надо модернизировать.
Берем на себя:
Для закупочных проектов можем подготовить технические требования и спецификацию оборудования.
Сколько стоит зал-трансформерУ этой задачи нет корректной цены «за квадратный метр».
Бюджет складывается из состава систем и сложности сценариев.
На стоимость влияют:
Для первого расчета не нужно большое техническое задание. Обычно достаточно плана помещения, вместимости и понимания того, на какие части должен делиться зал.
Пришлите планы помещения и расскажите, как оно должно использоваться: сколько будет секций, какие мероприятия проходят чаще всего, нужна ли ВКС и сколько человек одновременно работает в зале.
«Аудиосайт» подготовит вариант архитектуры системы, предложит состав оборудования и рассчитает предварительный бюджет.
