Оборудование ситуационных центров
Аудиосайт проектирует и оснащает ситуационные центры в Москве: видеостены и LED-экраны, АРМ операторов, ВКС, конференц-системы, аудио, AV-коммутацию, системы управления, кабельную инфраструктуру, аппаратные стойки и техническую документацию. Решение создается как единая организационно-техническая среда для мониторинга, анализа данных, коллективного обсуждения и оперативного принятия решений.
Ситуационный центр нужен там, где руководители, дежурные смены, аналитики и приглашенные эксперты должны быстро видеть единую картину: текущую обстановку, архивные данные, прогноз, карты, видеопотоки, отчеты, тревожные события и варианты решений.
Поэтому оборудование ситуационного центра нельзя сводить только к видеостене или конференц-системе. Важны информационные потоки, сценарии отображения, эргономика рабочих мест, управление вниманием, ВКС, документирование, безопасность, техническая зона, бесперебойное питание и понятная эксплуатация.
Органы власти и оперативные штабы
Вывод карт, отчетов, видеопотоков, ВКС и аналитики для координации ведомств, совещаний и принятия управленческих решений.
Диспетчерские и центры мониторинга
АРМ операторов, диспетчерская мебель, видеостены, панели 24/7, обработка тревог, мониторинг объектов и работа с несколькими источниками данных.
Промышленность, транспорт и энергетика
Интеграция SCADA, GIS, CCTV, телеметрии, производственных дашбордов, технологических схем и каналов оперативной связи.

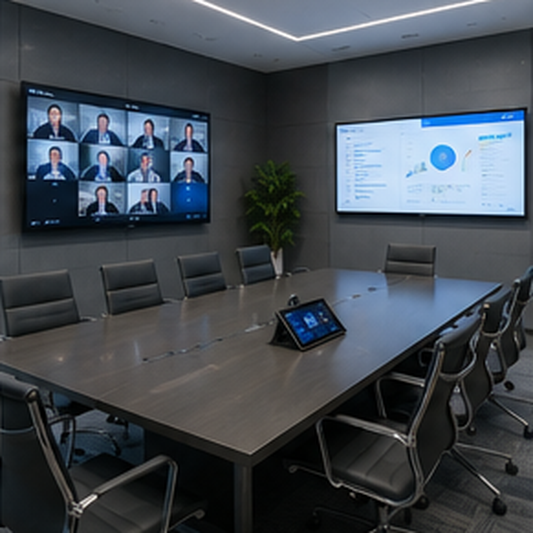

Корпоративные центры управления
Совещания руководства, аналитические сессии, удаленная экспертиза, видеоконференцсвязь и централизованная визуализация KPI.
На этапе проектирования важно определить не только перечень оборудования, но и пространственную структуру центра. Для разных объектов состав помещений отличается, но типовая логика включает зал руководства, дежурную смену, операторскую, комнату аналитиков, аппаратную и технические помещения.
| Зона | Назначение | Что предусматривается |
|---|---|---|
| Зал совещаний руководства | Коллективное рассмотрение ситуации, доклады, ВКС, принятие решений. | Видеостена или LED-экран, конференц-система, камеры, акустика, микрофоны, панель управления, места участников. |
| Зал дежурной смены | Постоянный мониторинг объектов, событий, показателей, аварийных и штатных процессов. | АРМ операторов, персональные мониторы, диспетчерская мебель, общий экран, тревожные сценарии, связь с техническими системами. |
| Операторская | Техническое сопровождение совещаний, управление показом, коммутацией, записью и ВКС. | Рабочее место оператора, контрольные мониторы, интерфейс управления, средства документирования, маршрутизация источников. |
| Комната аналитиков | Подготовка информационно-аналитических материалов, отчетов, карт, презентаций и сценариев показа. | Рабочие станции, доступ к базам данных, корпоративным системам, GIS, BI, файловым архивам и средствам подготовки материалов. |
| Аппаратная | Размещение коммутационного, серверного, аудио-, видео- и сетевого оборудования. | Стойки, AV over IP, матричные коммутаторы, видеопроцессоры, DSP, ИБП, сеть, охлаждение и сервисный доступ. |
| Технические помещения | Обеспечение надежности, безопасности и непрерывной работы комплекса. | Электропитание, заземление, вентиляция, кондиционирование, слаботочные вводы, требования информационной безопасности. |
| Этап или подсистема | Что выполняем | Зачем это нужно |
|---|---|---|
| Обследование объекта | Анализируем помещение, инженерную инфраструктуру, существующие кабельные трассы, сценарии работы, число операторов и источники данных. | Чтобы определить реальный состав оборудования, требования к обзорности, коммутации, питанию и дальнейшему расширению. |
| Концепция и техническое задание | Формируем назначение СЦ, режимы работы, состав функциональных зон, требования к визуализации, связи, безопасности и интеграции. | Чтобы проект не превратился в закупку отдельных устройств без общей управленческой и технологической логики. |
| Проектирование | Готовим структуру решения, планы размещения, схемы коммутации, кабельный журнал, спецификацию, задания смежникам и рекомендации по подготовке помещения. | Чтобы заказчик, проектировщик и подрядчики работали по единой технической логике. |
| Системы отображения | Подбираем видеостены, профессиональные дисплеи, LED-экраны, контроллеры видеостен, видеопроцессоры и средства многоканального вывода. | Чтобы операторы и руководители видели критически важную информацию без потери читаемости и детализации. |
| Полиэкранные сценарии | Прорабатываем макеты вывода данных: план, факт, прогноз, видеопотоки, карты, графики, таблицы, тревоги и материалы докладчика. | Чтобы экран коллективного пользования помогал анализу, а не перегружал участников совещания. |
| АРМ операторов и аналитиков | Прорабатываем рабочие места, мониторы, подключение к источникам данных, эргономику, диспетчерскую мебель и сценарии персональной визуализации. | Чтобы постоянная работа персонала была удобной, безопасной и управляемой. |
| Аудио, ВКС и конференц-связь | Интегрируем микрофонные системы, DSP-процессоры, акустику, PTZ-камеры, ВКС-терминалы, видеобары и средства удаленного взаимодействия. | Чтобы ситуационный центр работал как площадка оперативной связи, совещаний и удаленного участия экспертов. |
| AV-коммутация и управление | Настраиваем матричные коммутаторы, AV over IP, маршрутизацию сигналов, панели управления, сценарии включения и распределения контента. | Чтобы пользователь мог быстро выводить нужные источники на видеостену, дисплеи, рабочие места и ВКС. |
| Документирование | Предусматриваем запись аудио, видео, материалов докладчика, хода совещания и результатов обсуждения при необходимости заказчика. | Чтобы решения, поручения и материалы можно было восстановить, проверить и использовать в дальнейшей работе. |
| Инженерная инфраструктура | Учитываем питание, ИБП, стойки, вентиляцию, кондиционирование, кабельные трассы, заземление, аппаратную и сервисный доступ. | Чтобы комплекс работал стабильно, без перегрева, сбоев питания и ограничений для обслуживания. |
| Монтаж и пусконаладка | Выполняем поставку, установку, прокладку кабелей, сборку стоек, маркировку, настройку, тестирование и обучение персонала. | Чтобы оборудование было готово к эксплуатации, обслуживанию и передаче заказчику. |
| Документация и сервис | Передаем исполнительную документацию, схемы, инструкции, состав оборудования и рекомендации по эксплуатации. | Чтобы объект можно было сопровождать, модернизировать и обслуживать без потери управляемости. |
Ситуационный центр должен одинаково уверенно работать в повседневном мониторинге, плановом рассмотрении вопросов и кризисном режиме. Для каждого режима проектируются разные схемы вывода данных, управления источниками, ВКС, документирования и участия операторов.
Мониторинг
Постоянный вывод ключевых показателей, карт, CCTV, телеметрии, статусов объектов, тревог и оперативной информации.
Плановое совещание
Подготовленный сценарий докладов, переключение материалов, ВКС, микрофоны участников, запись и вывод материалов докладчика.
Кризисная ситуация
Быстрый вызов ответственных лиц, приоритетный вывод тревожных источников, карты, видеопотоки, оперативная связь и фиксация решений.
Аналитическая сессия
Сравнение сценариев, работа с архивом, прогнозом, показателями, моделями, BI-дашбордами и вариантами решений.
Для ситуационного центра недостаточно сравнивать только цену оборудования. Качество проекта определяется балансом информационного обеспечения, технического решения и эргономики рабочих мест. Если один из этих факторов слабый, центр может выглядеть эффектно, но быть неудобным в реальной эксплуатации.
Информационное обеспечение
Какие данные подключаются, как они обновляются, кто готовит материалы, как выводятся карты, отчеты, графики, видео и прогнозы.
Техническое обеспечение
Надежность видеостены, коммутации, ВКС, аудио, управления, ИБП, сетевой инфраструктуры, стоек и аппаратной части.
Эргономика рабочих мест
Удобство операторов, аналитиков, руководителя и докладчика: обзорность, посадка, доступ к управлению, акустический комфорт и читаемость данных.
Сценарная управляемость
Насколько быстро система переключается между мониторингом, совещанием, кризисным режимом, ВКС и показом материалов.
В проектах ситуационных центров особенно важно заранее согласовать строительную готовность помещения, электропитание, вентиляцию, охлаждение, кабельные трассы, аппаратную, серверное оборудование и доступ для обслуживания.
| Раздел | Что проверить до закупки оборудования |
|---|---|
| Площадь и планировка | Количество участников, операторов, аналитиков, зона руководителя, проходы, видимость экрана, места установки стоек и контрольных мониторов. |
| Видеостена или LED-экран | Расстояние просмотра, читаемость мелкого текста, разрешение, яркость, тепловыделение, сервисный доступ и способ крепления. |
| Электропитание | Выделенные линии, ИБП, заземление, резервирование критичных узлов, питание стоек, экранов, аудио, коммутации и рабочих мест. |
| Вентиляция и охлаждение | Тепловыделение видеостены, стоек, серверов, операторских мест и необходимость раздельного охлаждения технических зон. |
| Кабельная инфраструктура | Маршруты прокладки, резервы, маркировка, слаботочные шкафы, подключение рабочих мест, источников, камер, микрофонов и панелей управления. |
| Информационная безопасность | Доступ к аппаратной, сетевое разделение, требования заказчика, защита данных, регламенты подключения внешних источников и удаленных участников. |
Компактная ситуационная комната
Для руководителя, аналитической группы или небольшого штаба: профессиональный дисплей или малая видеостена, ВКС, микрофоны, акустика, базовая коммутация и управление.
Диспетчерский центр
АРМ операторов, диспетчерская мебель, видеостена, мониторы рабочих мест, подключение CCTV, SCADA, GIS, телеметрии и тревожных событий.

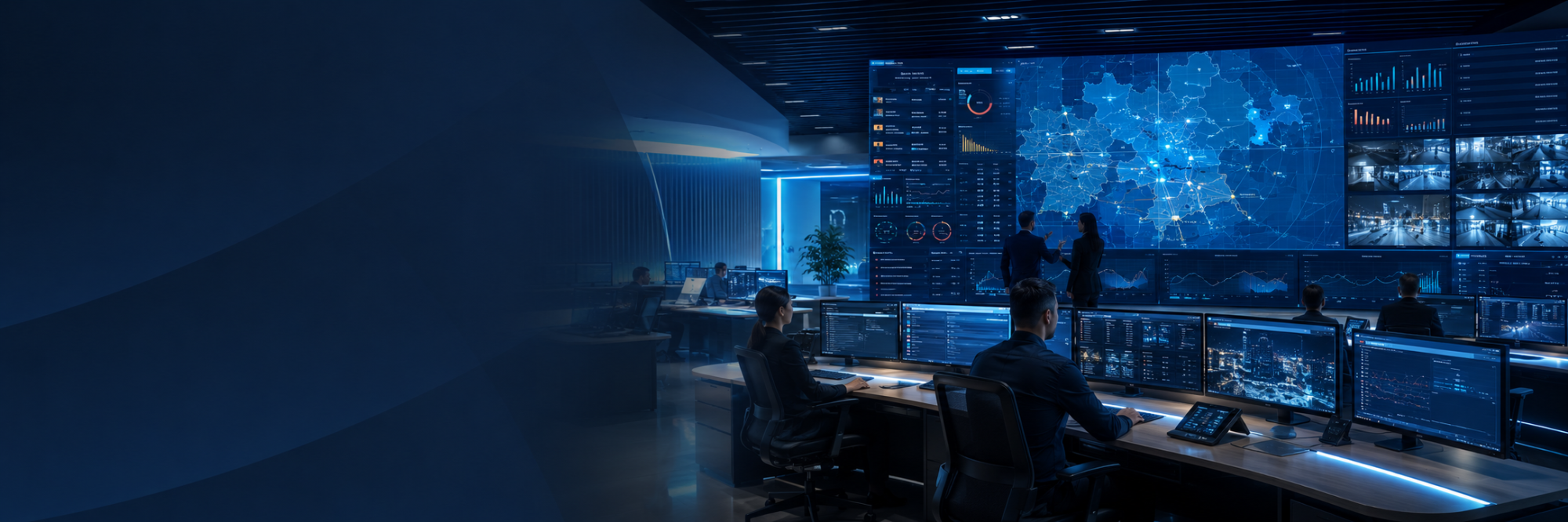

Ситуационный центр с видеостеной
LCD-видеостена или LED-экран, контроллер видеостены, видеопроцессор, матричная коммутация, ВКС, аудио и централизованное управление.
Центр мониторинга 24/7
Профессиональное оборудование для длительной эксплуатации, резервирование ключевых узлов, мониторинг состояния, рабочие места операторов и техническая зона.
Оперативный штаб
Быстрое подключение внешних участников, вывод карт и отчетов, гибкая маршрутизация источников, запись совещаний и удаленная экспертиза.
Модернизация существующего зала
Аудит текущего оборудования, замена дисплеев, добавление видеостены, обновление коммутации, ВКС, управления и кабельной инфраструктуры.
Решение для госсектора
Подготовка структуры решения, спецификации, описания состава работ и материалов для закупочной, проектной или предпроектной документации.
Корпоративный центр управления
Интеграция BI-дашбордов, корпоративных сервисов, ВКС, презентационных источников и систем коллективного обсуждения данных.
Итоговая стоимость зависит от площади помещения, числа операторов, формата системы отображения, количества источников сигнала, требований к отказоустойчивости, ВКС, управлению, кабельной инфраструктуре и объема монтажных работ. Ниже — ориентиры для предварительного планирования бюджета.
Предпроектное обследование
Анализ объекта, сценариев, источников данных, существующей инфраструктуры и предварительный состав решения.
Компактный ситуационный центр
Профессиональный дисплей или малая видеостена, ВКС, базовое аудио, коммутация, панель управления, монтаж и настройка.
Диспетчерский центр
АРМ операторов, диспетчерская зона, видеостена или набор дисплеев, коммутация источников, кабельная инфраструктура и ПНР.
Комплекс 24/7 с видеостеной
Видеостена или LED-экран, контроллер, AV over IP, ВКС, конференц-связь, управление, стойки, документация и ввод в эксплуатацию.
| Оборудование | Где применяется | Задача в ситуационном центре |
|---|---|---|
| Samsung, LG, Panasonic, Barco | Профессиональные дисплеи, панели для видеостен, экраны 24/7, системы коллективного отображения | Вывод карт, видеопотоков, дашбордов, отчетов и аналитики на общую зону обзора. |
| Qiangli, NovaStar и LED-решения | Светодиодные экраны, контроллеры, видеопроцессинг | Создание бесшовного крупноформатного экрана для залов мониторинга и штабных помещений. |
| Biamp, Audac, Ecler | DSP, микрофоны, акустические системы, усилители, аудиомаршрутизация | Разборчивая речь, эхоподавление, связь с ВКС и комфортная работа совещательной зоны. |
| Yealink, PTZ-камеры и ВКС-терминалы | Удаленные совещания, оперативные включения, связь с филиалами и экспертами | Подключение удаленных участников и передача видео/звука без усложнения пользовательского сценария. |
| Kramer, Extron, Lightware, WyreStorm | Матричные коммутаторы, AV over IP, удлинители, масштабаторы и распределение сигналов | Гибкая маршрутизация источников на видеостену, рабочие места, дисплеи, ВКС и зоны совещаний. |
| Системы управления мультимедиа | Панели управления, сценарии запуска, управление источниками, дисплеями, звуком и ВКС | Упрощение эксплуатации: оператор или руководитель управляет сложной системой через понятные сценарии. |
В ситуационном центре важны не только экран и звук. Критичны обзорность, режим работы 24/7, быстрый вывод источников, устойчивость коммутации, читаемость мелких данных, эргономика операторов, интеграция с внешними системами и понятная эксплуатация.
Оснащение диспетчерских центров
Решения для операторских залов, дежурных смен, АРМ, диспетчерской мебели и круглосуточного мониторинга.
Проектирование мультимедийных залов
Технические решения, схемы, спецификации и задания смежникам для помещений с мультимедийной инфраструктурой.
Установка видеостен
Монтаж LCD-видеостен, креплений, контроллеров, коммутации и настройка режимов отображения.
Системы управления мультимедиа
Панели управления, сценарии запуска, маршрутизация источников, управление дисплеями, звуком и ВКС.
Дисплеи для видеостен
Профессиональные панели для систем коллективного отображения информации и диспетчерских залов.
Светодиодные экраны
LED-экраны для крупных ситуационных залов, центров управления, мониторинга и презентации данных.
AV-коммутация
Матричные коммутаторы, AV over IP, видеопроцессоры, удлинители интерфейсов и распределение сигналов.
Видео-конференц-связь
ВКС-терминалы, видеобары, камеры, микрофоны и инфраструктура для удаленного участия экспертов.
Сколько стоит оборудование ситуационного центра?
Ориентировочная стоимость начинается от 1,8 млн ₽ для компактного решения и от 6,5 млн ₽ для комплекса с видеостеной, ВКС, коммутацией и управлением. Точная сумма зависит от помещения, числа операторов, типа системы отображения, источников данных, требований к надежности и объема монтажных работ.
Что входит в оборудование ситуационных центров под ключ?
В состав обычно входят видеостена или LED-экран, профессиональные дисплеи, контроллеры видеостен, АРМ операторов, диспетчерская мебель, ВКС, микрофонные системы, акустика, DSP, AV-коммутация, кабельная инфраструктура, стойки, системы управления, монтаж, настройка, обучение и документация.
Какие помещения нужны для полноценного ситуационного центра?
Минимальный состав зависит от задачи, но для профессионального решения обычно рассматривают зал руководства, операторскую, комнату аналитиков, зал дежурной смены, аппаратную и технические зоны. В компактных проектах часть функций может быть объединена в одном помещении.
Чем ситуационный центр отличается от диспетчерского центра?
Диспетчерский центр чаще ориентирован на постоянную операторскую работу, мониторинг и обработку событий. Ситуационный центр дополнительно включает аналитическую, совещательную и управленческую функцию: вывод данных для руководителей, ВКС, сценарии штабной работы и коллективное принятие решений.
Что лучше выбрать: LCD-видеостену или LED-экран?
LCD-видеостена подходит для высокой детализации, работы с множеством окон и умеренного бюджета. LED-экран выбирают, когда нужна бесшовная поверхность, крупный формат, высокая яркость и премиальный визуальный эффект. Выбор зависит от расстояния просмотра, размера зала, контента, бюджета и режима эксплуатации.
Что такое полиэкранный сценарий?
Это заранее продуманная компоновка данных на общем экране: например, карта, видеопотоки, графики, тревоги, таблица показателей, окно ВКС и материал докладчика одновременно. Такой подход помогает участникам видеть не отдельные фрагменты, а целостную картину ситуации.
Можно ли подключить SCADA, GIS, CCTV, BI-дашборды и другие источники?
Да. При проектировании учитываются серверы, рабочие станции, камеры видеонаблюдения, картографические системы, BI-панели, SCADA, ВКС, ноутбуки и другие источники. Для этого подбирается коммутация, видеопроцессинг, контроллеры и сценарии вывода информации.
Можно ли модернизировать существующий зал под ситуационный центр?
Да. Сначала проводится аудит помещения, кабельной инфраструктуры, оборудования и сценариев эксплуатации. После этого можно заменить систему отображения, добавить видеостену, обновить коммутацию, внедрить ВКС, настроить управление и подготовить документацию на модернизированное решение.
Можно ли подготовить спецификацию для закупки или проектной документации?
Да. Аудиосайт может подготовить состав оборудования, описание технического решения, спецификацию, схемы, требования к монтажу, задания смежникам и материалы для согласования с заказчиком, проектировщиком, генподрядчиком или закупочной службой.
На какой стадии лучше обращаться?
Лучше обращаться до завершения архитектурных и инженерных решений по помещению. Это позволяет заранее заложить кабельные трассы, электропитание, слаботочные сети, вентиляцию технической зоны, места под видеостену, стойки, рабочие места и панели управления.
Для предварительной оценки пришлите план помещения, количество операторов и участников совещаний, желаемый формат экрана, список источников данных, требования к ВКС и режиму работы. В ответ вы получите понятную структуру решения, ориентировочный бюджет, состав оборудования и рекомендации по дальнейшим шагам.
