Цель автоматизации — не заменить специалиста сложным контроллером, а сделать работу AV-комплекса предсказуемой для пользователя и прозрачной для эксплуатации.
Какие задачи решает управление
Обычно система отвечает за четыре группы функций:
- запуск и остановку оборудования;
- маршрутизацию аудио- и видеосигналов;
- управление помещением и пользовательскими сценариями;
- мониторинг состояния и уведомление об ошибках.
Набор функций определяется не числом устройств, а реальными сценариями. Для одной переговорной достаточно настенной панели или приложения. Для комплекса помещений может потребоваться центральный сервер, диспетчерский интерфейс и разграничение прав доступа.
Из чего состоит система управления
Контроллер и логика сценариев
Контроллер связывает оборудование разных подсистем и выполняет заданные команды. Он может управлять дисплеями, проекторами, матричными коммутаторами, DSP-процессорами, камерами, микрофонами, освещением и шторами.
В логике сценария фиксируются последовательность включения, задержки, условия запуска и действия при ошибке. Например, проектор сначала выходит из режима ожидания, затем выбирается источник, после чего включается усилитель.
Пользовательский интерфейс

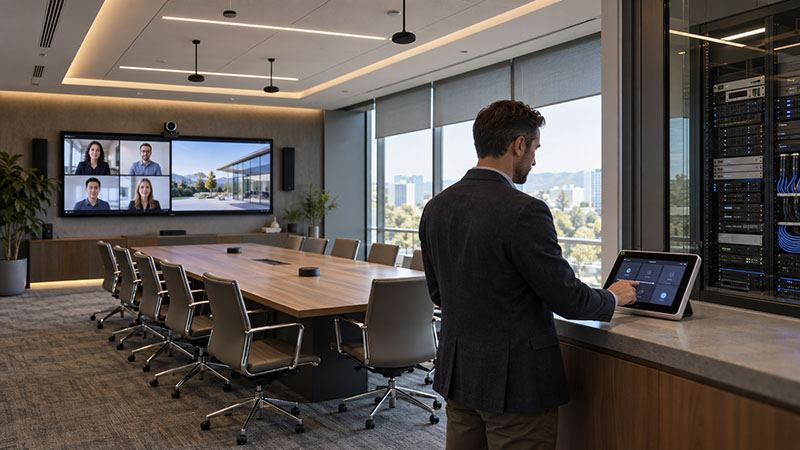

Интерфейсом может быть сенсорная панель, кнопочная панель, компьютер, мобильное приложение или веб-интерфейс. Пользователь должен видеть только необходимые ему функции.
Для переговорной достаточно кнопок «Начать совещание», «Завершить», «Подключить ноутбук» и регулятора громкости. Оператору актового зала понадобятся расширенные настройки, а инженеру — техническая информация и журнал событий.
Коммутация и обработка сигналов
Система управления не заменяет видеоматрицу, коммутатор, DSP или оборудование ВКС. Она задаёт им команды и объединяет их в единый сценарий.
При проектировании важно определить, где проходит граница между логикой управления и функциями самого оборудования. Например, автоматическое микширование микрофонов выполняет DSP, а выбор профиля мероприятия и запуск нужного пресета может выполнять центральный контроллер.
Сетевые интерфейсы и протоколы
Оборудование может подключаться по IP, RS-232, RS-485, GPIO, реле, инфракрасному каналу или специализированным протоколам. Для крупного объекта необходимо заранее согласовать адресацию, VLAN, правила доступа и требования ИТ-службы.
Чем больше устройств работает по сети, тем важнее документировать имена, IP-адреса, порты, зависимости и резервные настройки.
Какие сценарии стоит заложить
Совещание
Система включает дисплей, выбирает источник, активирует микрофоны и запускает нужный профиль ВКС. Пользователь меняет источник с панели, не обращаясь к инженеру.
Презентация
Запускается экран или проектор, выбирается HDMI-, USB-C- или сетевой источник, настраивается громкость и при необходимости включается запись.
Гибридное мероприятие
Активируются камеры, микрофоны, DSP, кодек ВКС, презентационный экран и система трансляции. Сценарий должен учитывать задержки запуска и исключать акустическую обратную связь.
Публичное мероприятие
Запускаются световой пресет, сценическая акустика, видеоконтент и операторский интерфейс. Для разных частей программы могут использоваться отдельные пресеты: открытие, доклад, дискуссия, перерыв и завершение.
Завершение работы
Система корректно выключает проекторы, переводит дисплеи в режим ожидания, отключает микрофоны, возвращает свет и шторы в заданное состояние и фиксирует события в журнале.
Нужно ли объединять AV, свет и климат
Интеграция нескольких подсистем оправдана, когда пользователю важно управлять не отдельным оборудованием, а всем помещением. Например, сценарий «Презентация» может включать экран, приглушать свет в зоне просмотра, закрывать шторы и выставлять комфортный режим климата.
Однако объединять всё без анализа не следует. Чем больше систем подключено к одному интерфейсу, тем выше требования к проектированию, тестированию и разграничению ответственности.
Для критичных инженерных систем AV-контроллер обычно передаёт команды в систему автоматизации, но не заменяет её защитную автоматику.
Централизованное или локальное управление
| Подход | Когда подходит | Особенности |
|---|---|---|
| Локальное | одно помещение или небольшой зал | проще внедрение, меньше зависимость от центральной инфраструктуры |
| Централизованное | несколько залов и единый оператор | общий мониторинг, единые сценарии и права доступа |
| Гибридное | крупный объект с автономными помещениями | локальная работоспособность сохраняется при проблемах связи с центром |
Для бизнес-центров, кампусов, музеев и государственных объектов часто подходит гибридная модель. Помещение должно выполнять основные функции локально, а оператор получает сводную информацию о состоянии всех систем.
Разграничение ролей пользователей
Одна из частых ошибок — дать всем пользователям одинаковый доступ. Практично разделять роли:
- пользователь — запуск готовых сценариев и базовая регулировка;
- оператор — выбор источников, управление мероприятиями и контроль оборудования;
- администратор — настройка интерфейсов, расписаний и прав;
- инженер — диагностика, обновление конфигурации и просмотр журнала событий.
Такой подход делает интерфейс понятнее и снижает риск случайных изменений.
Мониторинг и аварийные сценарии
Для каждого критичного компонента заранее определяют реакцию системы:
- показать оператору уведомление;
- автоматически перейти на резервный источник;
- сохранить возможность ручного управления;
- отключить только неисправную подсистему;
- записать событие в журнал.
Если неисправен один дисплей, остальные экраны и звук могут продолжить работу. При потере связи с центральным сервером локальная панель должна сохранить базовые функции помещения.
Что проверить на этапе проектирования
До закупки оборудования полезно ответить на вопросы:
- какие действия пользователь выполняет чаще всего;
- какие сценарии должны запускаться одной командой;
- какие функции доступны без авторизации;
- что произойдёт при потере сети или связи с контроллером;
- где хранятся конфигурации и резервные копии;
- как инженер получает доступ к диагностике;
- какие системы должны работать независимо;
- как обновляется программное обеспечение;
- можно ли расширить систему без полной замены контроллера.
Ответы лучше фиксировать в функциональной схеме и матрице сценариев, а не оставлять только в переписке с интегратором.
Типовые ошибки
- Сценарии проектируются после выбора оборудования. Интерфейс получается сложным и не отражает реальные процессы.
- На панели размещают все доступные функции. Пользователь теряется среди технических настроек.
- Не предусмотрено ручное управление. При сбое контроллера мероприятие невозможно продолжить.
- Нет резервных копий конфигурации. После замены оборудования систему приходится восстанавливать с нуля.
- Не согласованы сетевые требования. Оборудование подключено физически, но не работает в корпоративной сети.
- Не учитываются задержки запуска. Часть оборудования ещё не готова к работе после нажатия кнопки.
- Автоматизируются подсистемы без владельца. Неясно, кто отвечает за изменение сценариев и доступ к настройкам.
Как принимать систему управления
При проверке важно тестировать не только отдельные команды, но и полный пользовательский сценарий:
- запуск из выключенного состояния;
- подключение разных источников;
- проведение ВКС;
- изменение громкости и маршрутов;
- работа при отключении одного устройства;
- ручное управление при недоступности автоматизации;
- корректное завершение работы;
- восстановление конфигурации из резервной копии.
По итогам заказчик должен получить схемы, описание сценариев, список учётных записей, резервные файлы конфигурации и инструкцию для каждой роли пользователя.
Итог
Система управления мультимедиа превращает набор разрозненных устройств в единый рабочий инструмент. Её ценность определяется не количеством кнопок, а тем, насколько точно она повторяет реальные процессы объекта.
Начинать проектирование нужно со сценариев, ролей пользователей, сетевых требований и действий при отказах. После этого выбираются контроллеры, интерфейсы и способы интеграции с AV, ВКС, светом, шторами и климатом.
Для сложных объектов систему управления целесообразно проектировать одновременно с мультимедийной инфраструктурой. Тогда автоматизация становится частью общей инженерной концепции, а не дополнительной надстройкой после монтажа.
