Состав отображаемой информации зависит от профиля объекта, но чаще всего используются следующие источники:
- система видеонаблюдения;
- SCADA и диспетчеризация инженерных систем;
- GIS-карты и геоинформационные данные;
- телеметрия оборудования;
- транспортные и производственные показатели;
- планы зданий и технологические схемы;
- тревожные события и уведомления;
- связь с операторскими рабочими местами;
- данные из информационных систем предприятия.
Видеостена может работать в нескольких режимах: общий обзор, детализация выбранной зоны, аварийный сценарий, контроль технологического процесса и отчётный режим.
Как определить состав информации
До выбора конфигурации полотна составляют матрицу источников и сценариев. В ней фиксируют, какие данные выводятся, кто их использует и с какой частотой меняется изображение.
| Источник | Что отображается | Приоритет |
|---|---|---|
| Видеокамеры | общий вид, тревожная зона, выбранный объект | высокий |
| SCADA | параметры оборудования и состояния систем | высокий |
| GIS | карта объекта, маршруты и местоположение событий | высокий |
| Телеметрия | значения датчиков и графики | средний/высокий |
| Служебные системы | журналы, планы, отчёты | средний |
| Видеоконференцсвязь | удалённый эксперт или штаб | по сценарию |
Такая матрица помогает понять, сколько окон должно отображаться одновременно, какие данные требуют крупного масштаба и какие источники должны автоматически занимать приоритетную область.
Читаемость данных важнее максимальной площади
Большая видеостена сама по себе не гарантирует удобство работы. Если оператор видит мелкие подписи, цифры и маркеры только после увеличения, полезность полотна снижается.
При проектировании проверяют:
- расстояние от операторов до стены;
- высоту установки нижнего и верхнего рядов;
- размер шрифта и ключевых обозначений;
- контрастность информации;
- читаемость карт и графиков;
- отражения от светильников и окон;
- угол обзора и равномерность изображения.
Для разных зон просмотра могут потребоваться разные масштабы контента. Информация, предназначенная для общего обзора, не должна проектироваться с той же детализацией, что и экран оператора, расположенный ближе.

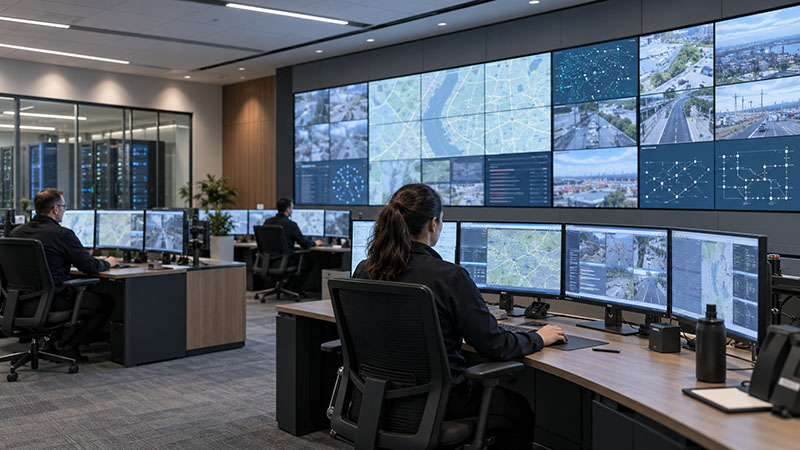

Видеостена и рабочие места операторов
Видеостена не заменяет операторские мониторы. Она даёт общий контекст, а рабочее место позволяет сотруднику изучать детали, открывать дополнительные окна и управлять источниками.
На этапе планирования согласуют:
- количество операторов в смене;
- состав мониторов на каждом рабочем месте;
- расстояние до видеостены;
- расположение кресел и проходов;
- обзор полотна без поворота головы под большим углом;
- доступ к переговорной или технической связи;
- освещение и акустический комфорт.
Если оператор постоянно переключается между видеостеной и мониторами, их расположение должно поддерживать естественное поле зрения и минимизировать лишние движения.
Архитектура источников и коммутации
Видеостена должна получать сигналы от разных систем и отображать их в нужной компоновке. Для этого используются видеопроцессоры, матричная коммутация, серверы визуализации, сетевые кодеры и декодеры или другие элементы AV-инфраструктуры.
На схеме фиксируют:
- все источники сигнала;
- точки подключения;
- способы передачи видео;
- допустимые разрешения и частоты;
- задержки обработки;
- маршруты резервных сигналов;
- места установки оборудования;
- порядок управления окнами и пресетами.
Важно заранее определить, кто управляет раскладкой: оператор, старший смены, автоматизированная система или несколько ролей с разными правами.
Пресеты для разных режимов работы
Вместо ручной сборки каждого экрана используют заранее подготовленные раскладки.
Общий обзор
На видеостене отображаются основные зоны объекта, карта и ключевые показатели. Такой режим используется в штатной работе.
Тревожное событие
При получении сигнала выбранная камера, карта или технологическая схема увеличивается, а оператор получает визуальное уведомление. Важно предусмотреть возможность ручного подтверждения и возврата к прежней раскладке.
Детальный контроль
Большая область стены выделяется под один объект: участок производства, инженерную систему, транспортный узел или помещение.
Совещание или штаб
Видеостена показывает несколько источников, презентацию, карту, видеосвязь и показатели, необходимые для совместного принятия решения.
Пресеты должны быть понятными, иметь названия и документированное назначение. Если оператор не знает, какой режим выбрать, автоматизация не решает задачу.
Требования к работе 24/7
В диспетчерском центре оборудование работает продолжительное время, иногда без остановки. Это влияет на выбор компонентов, монтаж и регламент обслуживания.
Заранее проверяют:
- допустимый режим работы дисплеев и контроллеров;
- тепловыделение и вентиляцию технической зоны;
- доступ к блокам питания и сервисным компонентам;
- стабильность электропитания;
- работу от ИБП для критичных узлов;
- резервирование источников и коммутации;
- мониторинг температуры и состояния устройств;
- возможность замены компонента без демонтажа всей стены.
Техническая зона не должна быть спроектирована «впритык». Для обслуживания нужны свободное пространство, освещение, маркировка кабелей и безопасный доступ.
Резервирование и отказоустойчивость
Видеостена не должна полностью терять работоспособность из-за единичной неисправности. Уровень резервирования зависит от критичности объекта и допустимого времени восстановления.
Возможные меры:
- резервный источник питания;
- запасной видеопроцессор или сервер визуализации;
- резервные сетевые соединения;
- дублирование ключевых маршрутов;
- запасные модули или панели;
- независимая работа локальных рабочих мест;
- аварийный пресет с минимально необходимой информацией.
Важно резервировать не только экранное полотно. Если видеостена исправна, но отказал сервер, коммутатор или канал связи с источником, оператор всё равно потеряет данные.
Сеть, безопасность и доступ к данным
Ситуационный центр объединяет AV-систему с корпоративными и технологическими сетями. Поэтому проект согласуют с ИТ-службой и специалистами по информационной безопасности.
Необходимо определить:
- сегменты сети для источников, управления и мониторинга;
- правила доступа к системам видеонаблюдения и SCADA;
- учётные записи операторов и администраторов;
- порядок регистрации действий пользователей;
- удалённый доступ сервисных специалистов;
- требования к журналам и хранению данных;
- действия при потере связи с источником.
Видеостена не должна получать больше доступа, чем необходимо для отображения информации. Управление раскладками, просмотр архивов и доступ к технологическим системам лучше разделять по ролям.
Освещение, акустика и микроклимат
Оператор работает у видеостены много часов, поэтому среда помещения напрямую влияет на качество работы.
Проверяют:
- отсутствие бликов на дисплеях;
- равномерность освещения рабочих мест;
- возможность приглушения света для просмотра;
- шум вентиляторов и стоек;
- температуру и движение воздуха;
- акустический комфорт при телефонной и радиосвязи.
Слишком яркое полотно в тёмном помещении утомляет глаза, а сильный перепад яркости между стеной и рабочими мониторами усложняет концентрацию. Оптимальные параметры подбирают по реальному сценарию работы смены.
Мониторинг состояния
Оператор должен понимать, что именно произошло: исчез источник, отключился экран, пропала сеть или изменилась раскладка. Для этого система мониторинга фиксирует состояние оборудования и сообщает об отклонениях.
Желательно контролировать:
- доступность дисплеев и контроллеров;
- наличие сигнала на входах;
- температуру и состояние вентиляторов;
- питание и состояние ИБП;
- сетевые соединения;
- корректность активной раскладки;
- наличие критичных источников данных;
- события авторизации и изменения конфигурации.
Уведомление должно быть полезным: содержать объект, время, характер проблемы и рекомендуемое действие. Сообщения, которые не требуют реакции, не должны перегружать оператора.
Как принимать видеостену в диспетчерском центре
Приёмка проводится по рабочим сценариям, а не только по проверке яркости отдельных панелей.
Проверяют:
- соответствие размеров и расположения видеостены проекту;
- читаемость данных с операторских мест;
- отображение всех предусмотренных источников;
- запуск и переключение пресетов;
- работу аварийного сценария;
- задержку между событием и выводом информации;
- работу при отключении одного компонента;
- переключение на резервный источник;
- мониторинг и уведомления;
- доступ пользователей согласно ролям;
- работу при потере сети или связи с сервером;
- возможность сервисного доступа и замены компонентов.
Для систем 24/7 важно провести длительное тестирование под нагрузкой и проверить поведение после плановой перезагрузки.
Типовые ошибки
- Видеостену выбирают только по площади. Операторы не могут читать мелкие данные с реального расстояния.
- Не определяют владельцев источников. Непонятно, кто отвечает за актуальность карт, камер, телеметрии и схем.
- Все данные выводят одновременно. Полотно перегружено окнами, а важные события теряются.
- Резервируют только панели. При отказе сервера или коммутации вся визуализация прекращается.
- Не предусматривают сервисный доступ. Для замены одного компонента приходится разбирать часть стены.
- Игнорируют микроклимат. Оборудование перегревается в закрытой нише или техническом шкафу.
- Не проверяют аварийные сценарии. Проблема обнаруживается только при реальном событии.
Итог
Видеостена диспетчерского центра — это часть системы оперативного управления, а не крупный экран в помещении. Её проектируют вместе с источниками данных, рабочими местами, сетью, резервированием, освещением и регламентом эксплуатации.
Правильная последовательность начинается с определения информации и сценариев смены. Затем рассчитываются расстояния просмотра, компоновка, источники сигнала, управление, мониторинг и отказоустойчивость. Только после этого формируется спецификация оборудования.
Такой подход помогает сделать видеостену полезной для операторов, устойчивой к сбоям и пригодной для длительной работы без постоянных переделок.
