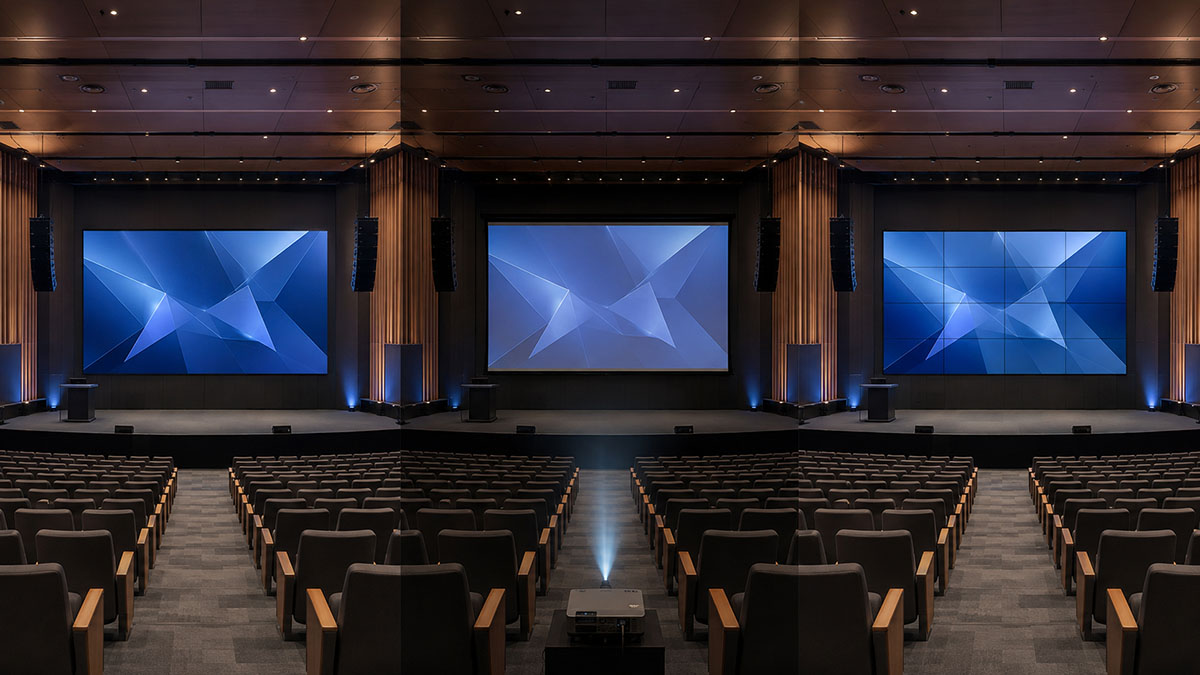

Экран для сцены: LED, проектор или видеостена

Какие задачи должен решать экран на сцене

До выбора технологии необходимо определить, как будет использоваться сцена.

Основные сценарии:

·         показ презентаций;

·         воспроизведение видеороликов;

·         вывод изображения с камер;

·         проведение конференций;

·         трансляция удалённых участников;

·         оформление концертов;

·         проведение спектаклей;

·         демонстрация титров;

·         показ учебных материалов;

·         работа с несколькими источниками;

·         цифровое оформление декораций;

·         проведение гибридных мероприятий.

Для презентации с таблицами требуется высокая детализация и читаемость текста. Для концерта важнее яркость, масштаб и динамика изображения. В театральной постановке экран должен интегрироваться в сценографию и не мешать работе артистов.

Один и тот же экран редко оказывается одинаково эффективным во всех сценариях. Поэтому сначала определяют основные задачи, а затем выбирают технологию.

Как рассчитать размер экрана для сцены

Размер экрана рассчитывают по расстоянию до самого удалённого зрителя и размеру значимых элементов изображения.

Если на экране показывают видео и крупные изображения, требования будут мягче. Для презентаций, таблиц, схем и титров потребуется более крупная картинка.

В профессиональном проектировании размер активного изображения и расположение зрителей определяют по назначению контента. Такой подход используется в стандарте AVIXA DISCAS, который учитывает высоту изображения, разрешение, размеры элементов и положение ближайшего и самого удалённого зрителя.

Для предварительной оценки можно использовать следующие ориентиры:

·         для видео и крупных изображений высота экрана может составлять около 1/8 расстояния до последнего ряда;

·         для обычных презентаций — около 1/6 расстояния;

·         для таблиц, чертежей и детальной информации — ближе к 1/4 расстояния.

Например, если последний зритель находится в 12 метрах от сцены, для обычных презентаций ориентировочная высота изображения начинается примерно от 2 метров. Для формата 16:9 это соответствует ширине около 3,56 метра.

Это предварительная оценка. Дополнительно необходимо проверить:

·         расстояние до первого ряда;

·         видимость с боковых мест;

·         высоту сцены;

·         положение нижнего края экрана;

·         перекрытие изображения головами зрителей;

·         расположение акустических систем;

·         размещение сценического света;

·         итоговое разрешение.

В широком зале одного центрального экрана может быть недостаточно. В таком случае устанавливают дополнительные боковые экраны или дублирующие профессиональные панели.

Как освещение влияет на выбор экрана

Сценическое и рабочее освещение напрямую влияет на контрастность изображения.

Проектор формирует изображение отражённым светом. Если на полотно попадает свет от приборов или окон, тёмные участки становятся серыми, а мелкие детали теряются.

LED-экран и видеостена создают собственное свечение, поэтому лучше сохраняют контраст при включённом освещении. Но слишком высокая яркость также нежелательна: экран начинает утомлять зрителей и может пересвечивать лица выступающих на камерах.

Контраст необходимо оценивать не только по паспортным характеристикам устройства, но и в реальных условиях эксплуатации. Стандарт AVIXA Image System Contrast Ratio рассматривает экран, источники сигнала, коммутацию и окружающее освещение как единую систему.

При проектировании проверяют:

·         уровень освещённости сцены;

·         направление световых приборов;

·         наличие окон;

·         возможность затемнения;

·         яркость экрана;

·         положение зрителей;

·         требования видеосъёмки.

Освещение перед экраном желательно управлять отдельно. Световые приборы не должны направляться непосредственно на проекционное полотно или создавать сильные блики на ЖК-панелях.

LED-экран для сцены

Светодиодный экран собирается из отдельных кабинетов и модулей. Он может иметь практически любой размер и пропорции.

LED-экраны широко применяются в актовых и концертных залах, конгресс-центрах, театрах, на спортивных объектах и многофункциональных площадках.

Преимущества LED-экрана

Высокая яркость

LED-экран хорошо работает при включённом сценическом и рабочем освещении. Для проведения конференции не требуется полностью затемнять зал.

Бесшовное изображение

Между кабинетами отсутствуют заметные рамки. Экран воспринимается как единое полотно, что особенно важно для видео, сценического оформления и крупных изображений.

Произвольный размер

Экран можно собрать под размеры сцены, архитектуру помещения и требуемые пропорции.

Возможность нестандартной конфигурации

Кроме классического формата 16:9 можно создавать широкие, вертикальные, угловые и другие композиции.

Модульное обслуживание

Неисправный модуль, блок питания или приёмную карту можно заменить отдельно, не демонтируя весь экран.

Стабильная работа при трансляциях

При правильно подобранной частоте обновления и настройке LED-экран хорошо выглядит в кадре и подходит для видеосъёмки.

Недостатки LED-экрана

Высокая первоначальная стоимость

К экрану потребуются кабинеты, модули, видеопроцессор, система управления, несущая конструкция, кабельные линии и комплект запасных частей.

Требования к шагу пикселя

Слишком крупный шаг будет заметен зрителям на близком расстоянии. Неоправданно мелкий шаг значительно увеличит стоимость.

Электропитание

Большой LED-экран требует отдельных силовых линий, распределения нагрузки и защитной автоматики.

Тепловыделение

При работе экран выделяет тепло. Это необходимо учитывать при расчёте вентиляции и микроклимата.

Масса конструкции

Для установки требуется несущая рама или подвесная система. Возможность крепления проверяет специалист по строительным конструкциям.

Необходимость обслуживания

К модулям, блокам питания и управляющему оборудованию должен сохраняться доступ.

Как выбрать шаг пикселя LED-экрана

Шаг пикселя — это расстояние между соседними светодиодами. Чем он меньше, тем выше плотность изображения и тем ближе зритель может находиться к экрану.

При подборе учитывают:

·         расстояние до первого ряда;

·         размер экрана;

·         разрешение;

·         тип контента;

·         требования к видеосъёмке;

·         бюджет.

Для презентаций, таблиц и текста требуется более высокая детализация, чем для фоновой сценической графики.

Недостаточно выбрать шаг только по условной формуле расстояния. Необходимо рассчитать итоговое количество пикселей по ширине и высоте. Большой экран с крупным шагом может иметь меньшее разрешение, чем относительно небольшая профессиональная панель.

Контент желательно готовить под фактическое разрешение LED-экрана. Если видеоматериал создаётся в другом формате, видеопроцессор будет масштабировать изображение, что может снизить чёткость текста и графики.

Что входит в комплект LED-экрана

Полноценное решение обычно включает:

·         светодиодные кабинеты;

·         LED-модули;

·         блоки питания;

·         приёмные карты;

·         передающую систему;

·         видеопроцессор;

·         кабели передачи данных;

·         силовые кабели;

·         несущую конструкцию;

·         систему управления;

·         комплект запасных частей;

·         оборудование для технического обслуживания.

При подготовке проекта необходимо определить фронтальный или тыльный способ обслуживания. Фронтальный доступ позволяет установить экран ближе к стене. Тыльное обслуживание требует технологического пространства за конструкцией.

Когда LED-экран подходит лучше всего

Светодиодный экран рационален, если:

·         зал работает при включённом освещении;

·         требуется большое яркое изображение;

·         экран используется регулярно;

·         проводятся концерты и крупные мероприятия;

·         нужна бесшовная поверхность;

·         предусматривается видеосъёмка;

·         необходим нестандартный формат;

·         есть возможность подготовить электропитание и несущую конструкцию.

Проектор и проекционный экран

Проекционная система состоит из проектора, объектива, экрана, крепления, коммутации и управления.

Проектор подходит для конференций, лекций, кинопоказов, спектаклей и мероприятий, где необходимо крупное изображение при ограниченном бюджете.

Преимущества проектора

Большое изображение

Проекционная система позволяет получить картинку шириной несколько метров без сборки модульной конструкции.

Доступная стоимость относительно размера

При одинаковой площади изображения проектор часто обходится дешевле LED-экрана.

Возможность скрыть экран

Моторизованное полотно можно убрать после мероприятия. Сцена освобождается для спектакля, концерта или другого сценария.

Гибкость сценического оформления

Проекцию можно использовать на основном полотне, декорациях и отдельных поверхностях. Она подходит для художественных и музейных решений.

Небольшая масса полотна

Проекционный экран обычно создаёт меньшую нагрузку на строительные конструкции, чем LED-экран или видеостена.

Возможность размещения акустики за экраном

При использовании акустически прозрачного полотна основные колонки можно установить за изображением. Это помогает связать положение звука с происходящим на экране.

Недостатки проектора

Зависимость от освещения

Прямой свет на полотне снижает контрастность. Для качественного изображения необходимо контролировать освещение сцены.

Требования к проекционному расстоянию

Проектор должен формировать изображение нужного размера из доступной точки установки. Для этого подбирают подходящий объектив.

Тени

Если проектор установлен неудачно, выступающие или декорации могут перекрывать световой поток.

Необходимость обслуживания

Нужно обеспечить доступ к проектору для очистки фильтров, проверки оптики и ремонта.

Ограничение по контрастности

В ярком помещении проектор обычно уступает LED-экрану по глубине чёрного и визуальному контрасту.

Требования к проекционному экрану

Качество изображения зависит не только от проектора, но и от полотна.

При выборе учитывают:

·         размер;

·         формат;

·         коэффициент отражения;

·         угол обзора;

·         акустическую прозрачность;

·         способ установки;

·         наличие электропривода;

·         натяжение;

·         свойства поверхности.

Обычная белая стена не всегда заменяет профессиональный экран. Неровности, фактура и цвет поверхности ухудшают изображение.

Матовые белые полотна подходят для помещений с контролируемым освещением и обеспечивают широкие углы обзора. Специализированные поверхности могут улучшать контраст при фоновой засветке, но требуют точного расположения проектора и зрителей.

Как выбрать яркость проектора

Проектор нельзя выбирать только по площади помещения или количеству зрителей.

Необходимо учитывать:

·         ширину и высоту изображения;

·         освещённость на экране;

·         свойства полотна;

·         тип контента;

·         необходимую контрастность;

·         потери светового потока;

·         режим работы;

·         запас на эксплуатационное снижение яркости.

Чем больше изображение, тем больше световой поток требуется. Один и тот же проектор может создавать яркую картинку на экране шириной 2,5 метра и недостаточно контрастную — на полотне шириной 5 метров.

Для презентаций с текстом требования выше, чем для фоновой сценической графики.

Когда проектор подходит лучше всего

Проекционная система рациональна, если:

·         бюджет ограничен;

·         требуется крупное изображение;

·         освещение можно контролировать;

·         экран необходимо убирать;

·         проводятся кинопоказы;

·         требуется акустически прозрачное полотно;

·         используется художественная проекция;

·         сцена должна оставаться свободной между мероприятиями.

Видеостена для сцены

В этой статье под видеостеной понимается конструкция из профессиональных ЖК-панелей с узкими рамками. Светодиодные экраны также иногда называют видеостенами, но это другая технология.

ЖК-панели объединяются в единую поверхность. Видеоконтроллер распределяет изображение по всем дисплеям.

Преимущества видеостены

Высокая детализация

Профессиональные панели имеют высокое разрешение и хорошо отображают текст, таблицы и интерфейсы.

Работа при обычном освещении

Видеостена создаёт собственное свечение и меньше зависит от фоновой засветки, чем проектор.

Продолжительная эксплуатация

Профессиональные панели рассчитаны на длительный режим работы.

Модульность

Размер изменяется количеством панелей. При неисправности можно заменить отдельный дисплей.

Вывод нескольких источников

На видеостене удобно одновременно показывать презентацию, камеры, удалённых участников и информационные материалы.

Недостатки видеостены

Межпанельные швы

Даже у дисплеев с узкими рамками между панелями остаются линии. Они особенно заметны на лицах, тексте и крупных однородных изображениях.

Ограниченная конфигурация

Размер и пропорции зависят от диагонали панелей и схемы их расположения.

Большая масса

Конструкция из нескольких дисплеев требует прочного каркаса и точного монтажа.

Сложная регулировка

Панели необходимо выровнять по положению, яркости, цветовой температуре и цветопередаче.

Отражения

Глянцевая или полуглянцевая поверхность может отражать сценическое освещение.

Уязвимость панелей

Крупные ЖК-дисплеи требуют осторожной транспортировки и монтажа. Повреждение матрицы обычно означает замену всей панели.

Подходит ли видеостена для сцены

Видеостена может использоваться в конференц-зале, пресс-центре, зале заседаний или студии, где важны высокая детализация и вывод нескольких источников.

Для концертной или театральной сцены она применяется реже. Швы между панелями мешают восприятию цельного видео, а конструкция уступает LED-экрану по гибкости размеров и сценическому эффекту.

Видеостена рациональна, если:

·         основным контентом являются таблицы, документы и интерфейсы;

·         требуется круглосуточная или продолжительная работа;

·         изображение состоит из нескольких независимых окон;

·         зрители находятся сравнительно близко;

·         межпанельные швы допустимы;

·         установка стационарная.

Сравнение LED-экрана, проектора и видеостены

Яркость

LED-экран обеспечивает наиболее высокую яркость и хорошо работает при сценическом освещении.

Видеостена также сохраняет изображение при обычном свете, но может отражать яркие приборы.

Проектор сильнее зависит от затемнения и правильной организации освещения.

Целостность изображения

LED-экран создаёт бесшовное полотно.

Проекция также не имеет швов.

На видеостене заметны границы между панелями.

Размер

LED-экран можно собрать практически в любом размере.

Проектор позволяет получить большое изображение, но зависит от яркости, объектива и проекционного расстояния.

Видеостена ограничена размерами и количеством панелей.

Разрешение

Профессиональная видеостена обеспечивает высокую плотность пикселей.

Разрешение проекции определяется проектором и форматом источника.

Разрешение LED-экрана зависит от его физических размеров и шага пикселя.

Работа при включённом свете

Лучший результат обычно обеспечивает LED-экран.

Видеостена также подходит для светлых помещений.

Для проектора требуется контроль фоновой засветки.

Монтаж

Проектору нужны крепление, объектив, экран и свободный путь светового потока.

LED-экран требует несущей конструкции, силовых линий и доступа к модулям.

Видеостена устанавливается на точную монтажную раму и требует выравнивания панелей.

Обслуживание

Проектор требует доступа к фильтрам, оптике и другим компонентам.

LED-экран обслуживается по отдельным модулям и блокам.

В видеостене при повреждении матрицы заменяется профессиональная панель.

Энергопотребление

Оно зависит от размера и режима работы системы. Большой LED-экран может потребовать значительной электрической мощности.

Видеостена потребляет энергию каждой установленной панелью.

Проекционная система обычно состоит из одного или нескольких проекторов, но дополнительно требует охлаждения и обслуживания.

Стоимость

Проектор часто имеет минимальную стоимость для получения большого изображения.

Видеостена занимает промежуточное положение, но стоимость растёт с количеством панелей и сложностью конструкции.

LED-экран обычно требует наибольших первоначальных затрат, особенно при малом шаге пикселя.

При сравнении необходимо учитывать не только закупочную цену, но и монтаж, электропитание, конструкцию, обслуживание и срок эксплуатации.

Какой экран выбрать для актового зала

Для школьного или университетского актового зала часто рассматривают проектор и LED-экран.

Проектор подходит, если:

·         зал можно затемнить;

·         экран используется периодически;

·         бюджет ограничен;

·         полотно необходимо убирать;

·         проводятся кинопоказы и презентации.

LED-экран подходит, если:

·         мероприятия проходят при включённом свете;

·         зал используется регулярно;

·         проводятся концерты;

·         необходим яркий сценический фон;

·         требуется трансляция с камер;

·         экран должен работать как часть сценического оформления.

ЖК-видеостена может применяться в актовом зале, но швы и ограниченная конфигурация часто делают её менее привлекательной для сцены.

Какой экран выбрать для конференц-зала

Для конференц-зала важны читаемость презентаций, работа при рабочем освещении и вывод изображения с камер.

LED-экран подходит для большого многофункционального зала.

Проектор рационален при контролируемом освещении и ограниченном бюджете.

Видеостена удобна, если требуется одновременно выводить несколько источников: презентацию, удалённых участников, камеры и служебную информацию.

В широком помещении к основному экрану могут добавляться боковые дисплеи.

Какой экран выбрать для концертного зала

Для концертов обычно предпочтителен LED-экран. Он обеспечивает высокую яркость, хорошо работает со сценическим светом и подходит для динамического видеоконтента.

Проекция используется для художественного оформления, декораций и создания визуальных эффектов. Но её необходимо защищать от прямого сценического света.

ЖК-видеостена менее удобна из-за межпанельных швов и ограниченной гибкости конструкции.

Какой экран выбрать для театральной сцены

В театре выбор зависит от сценографии.

Проектор подходит для:

·         проекции на декорации;

·         смены визуальных сцен;

·         работы с нестандартными поверхностями;

·         создания эффекта глубины;

·         скрытого размещения полотна.

LED-экран используется как яркий цифровой задник и позволяет быстро менять оформление. При этом необходимо учитывать его влияние на освещение артистов и расположение акустических систем.

Видеостена применяется реже, поскольку рамки панелей могут мешать художественному восприятию.

Как экран связан с акустикой сцены

Технологию отображения нельзя выбирать отдельно от звуковой системы.

За акустически прозрачным проекционным полотном можно разместить основные громкоговорители. Благодаря этому речь и музыка воспринимаются как исходящие непосредственно из изображения.

Обычный LED-экран и ЖК-видеостена не пропускают звук. Колонки приходится размещать:

·         по сторонам экрана;

·         над экраном;

·         под экраном;

·         в отдельных сценических зонах.

Если экран занимает всю ширину сцены, для акустики может не остаться подходящего места. Это влияет на равномерность покрытия и связь звука с изображением.

Расположение экрана и колонок необходимо разрабатывать одновременно.

Как экран связан со сценическим светом

Световые приборы могут ухудшать изображение и мешать работе оборудования.

При проектировании проверяют:

·         направление прожекторов;

·         возможные блики;

·         засветку проекционного полотна;

·         яркость LED-экрана;

·         положение артистов;

·         работу камер;

·         доступ к световым фермам.

LED-экран может быть настолько ярким, что лица выступающих на сцене окажутся темнее фона. В этом случае требуется согласованная настройка экрана, камер и сценического освещения.

Типичные ошибки при выборе экрана для сцены

Выбирать технологию только по цене

Низкая стоимость оборудования может компенсироваться расходами на затемнение, монтаж, обслуживание и переделку инженерных систем.

Не рассчитывать размер изображения

Экран выглядит большим со сцены, но зрители на последних рядах не могут читать текст.

Не учитывать основной контент

Система хорошо показывает видео, но не обеспечивает детализацию таблиц, титров и презентаций.

Выбирать проектор только по световому потоку

Не учитываются площадь изображения, освещение и свойства полотна.

Устанавливать LED-экран с неподходящим шагом пикселя

Структура изображения становится заметной зрителям первых рядов либо заказчик переплачивает за избыточно малый шаг.

Не рассчитывать итоговое разрешение LED-экрана

Большой экран не обеспечивает необходимую детализацию текста и графики.

Не учитывать межпанельные швы видеостены

Линии проходят через лица, буквы и другие значимые элементы.

Забывать о техническом обслуживании

После монтажа невозможно получить доступ к проектору, LED-модулям или задним соединениям панелей.

Не предусматривать запасные части

При неисправности LED-модуля или панели внешний вид экрана невозможно быстро восстановить.

Не учитывать электропитание

Существующих линий оказывается недостаточно для LED-экрана или видеостены.

Не согласовывать экран со звуком и светом

Экран занимает места установки колонок, а сценические приборы создают засветку или блики.

Что необходимо для выбора экрана

Для подготовки решения специалистам потребуются:

·         план зала;

·         размеры сцены;

·         количество посадочных мест;

·         расстояние до первого и последнего ряда;

·         фотографии;

·         расположение окон;

·         уровень освещения;

·         перечень мероприятий;

·         примеры контента;

·         требования к видеосъёмке;

·         информация о строительных конструкциях;

·         доступная электрическая мощность;

·         расположение акустических систем;

·         требования к обслуживанию;

·         предполагаемый бюджет.

После обследования рассчитывают размер изображения, выбирают технологию, определяют разрешение, яркость, расположение и состав оборудования.

Что выбрать: LED, проектор или видеостену

LED-экран рекомендуется для ярких, многофункциональных и регулярно используемых сцен. Он подходит для концертов, форумов, торжественных мероприятий и конференций при включённом освещении.

Проектор подходит для залов с контролируемым светом, кинопоказов, презентаций и театральных постановок. Он позволяет получить большое изображение и убрать экран, когда тот не используется.

Видеостена рациональна для конференционных и информационных пространств, где требуется высокая детализация, продолжительная работа и одновременный вывод нескольких источников. Для концертной сцены она обычно уступает LED-экрану из-за видимых швов.

Универсального решения не существует. Правильный выбор определяется условиями конкретного помещения и содержанием мероприятий.

Профессиональное оснащение сцены

Экран является частью общего мультимедийного комплекса. Его необходимо согласовать с акустикой, сценическим светом, камерами, видеопроцессорами, коммутацией и системой управления.

«Аудиосайт» проектирует и оснащает актовые, концертные, конференционные и многофункциональные залы. Специалисты выполняют расчёт видимости, подбирают LED-экраны, проекторы и видеостены, разрабатывают несущие решения и требования к электропитанию, осуществляют поставку, монтаж и настройку оборудования.

Комплексный подход позволяет получить экран, который соответствует размерам сцены, хорошо виден зрителям и стабильно работает во всех предусмотренных сценариях.

Частые вопросы

Что лучше для сцены: LED-экран или проектор?

LED-экран лучше работает при включённом освещении и подходит для концертов и многофункциональных мероприятий. Проектор обычно дешевле при большой площади изображения и удобен, если зал можно затемнить.

Чем LED-экран отличается от видеостены?

LED-экран собирается из светодиодных модулей и не имеет заметных швов. Видеостена состоит из профессиональных ЖК-панелей, между которыми сохраняются рамки.

Как определить размер экрана для сцены?

Размер рассчитывают по расстоянию до последнего зрителя и характеру контента. Для обычных презентаций предварительная высота изображения может составлять около 1/6 расстояния просмотра.

Как выбрать шаг пикселя LED-экрана?

Он зависит от расстояния до первого ряда, размера экрана и типа контента. Для текста и таблиц требуется более высокая плотность пикселей, чем для фоновой сценической графики.

Можно ли использовать видеостену в актовом зале?

Можно, если межпанельные швы допустимы, а основными материалами являются презентации, документы и несколько видеосигналов. Для концертов и цельного сценического видео чаще выбирают LED-экран.

Нужно ли затемнять зал при использовании проектора?

Полное затемнение требуется не всегда, но свет непосредственно возле полотна необходимо контролировать. Чем выше фоновая засветка, тем сложнее обеспечить контрастное изображение.

Что дешевле: LED-экран, проектор или видеостена?

Для большого изображения проектор часто имеет меньшую первоначальную стоимость. Итоговый бюджет зависит от яркости, разрешения, конструкции, электропитания, монтажа и обслуживания.

Можно ли разместить колонки за экраном?

За акустически прозрачным проекционным полотном — можно. За обычным LED-экраном или ЖК-видеостеной акустику обычно не устанавливают, поэтому место для колонок предусматривают вокруг экрана.
